کانکتور تریلر سبک آمریکایی یک اتصال الکتریکی است

را کانکتور تریلر سبک آمریکایی یک اتصال الکتریکی است که راننده یک وسیله نقلیه یدک کش را قادر می سازد تا چراغ های تریلر را کنترل کند. همچنین برای نیرو دادن به ترمزهای تریلر استفاده می شود. این نوع کانکتورها در مدل ها و انواع مختلفی موجود هستند. آنها معمولاً برای جا دادن هر تریلر سازگار استاندارد شده اند.

رایج ترین نوع اتصال دهنده تریلر، دوشاخه هفت طرفه است. این مدل دارای دو پین در هر طرف است و برق تریلر را تامین می کند. اغلب برای یدک‌کشیدن تریلرهای باری سنگین و ماشین‌های حمل‌ونقل بسته استفاده می‌شود. همچنین نسخه های گرد و تخت این کانکتور وجود دارد. نسخه های گرد معمولاً برای تریلر اسب و چراغ تریلر اسب استفاده می شود. نسخه های تخت بیشتر در وسایل نقلیه یدک کش یافت می شوند.

یکی از انواع دوشاخه هفت راه دارای سیم زمین است. سیم زمین معمولا سفید است. باید در زبانه تریلر زمین شود. اگر سیم‌کشی شل باشد، ممکن است چراغ‌های عقب روی تریلر خاموش شوند. نوع دیگر دارای یک سیم اضافی است که به چراغ های پشتیبان ضربه زده است. هنگامی که ترمزهای تریلر درگیر هستند، سیم اضافی ترمزها را جدا می کند.

در اروپا، کانکتور 7 پین رایج است. همچنین ممکن است برای 6 ولت و 24 ولت استفاده شود. علاوه بر این، محافظت بهتری در برابر رطوبت ارائه می دهد. با این حال، برخی از خودروها ممکن است نسخه سیزده پین ​​این کانکتور را داشته باشند. در این موارد پین مرکزی از سوکت به پین ​​تبدیل می شود. همچنین تعداد پین های یک کانکتور سیزده پین ​​از هشت به شش پایه کاهش یافته است. علاوه بر این، برخی از مدل‌های جدیدتر ممکن است دارای کانکتور 13 پین ISO 11446 باشند.

یکی دیگر از کانکتورهای محبوب، کانکتور پنج پین است. این طراحی مشابه کانکتور 7 پین ISO 1724 است، اما شامل پین های گذرگاه CAN نیست. این عمدتاً در تریلرهای دارای ترمز الکتریکی رایج است. با این وجود، این نسخه از کانکتور ممکن است پس از سال 1999 با وسیله نقلیه یدک کش تغذیه نشود. کانکتور پین پنجم نیز معمولاً در وسایل نقلیه قدیمی دیده می شود.

در آمریکای شمالی، استانداردهای مختلفی برای سیم کشی تریلرها اعمال می شود. این استانداردها شامل SAE J560 است. استانداردی که برای بکسل کردن وسایل نقلیه سنگین طراحی شده است، برای استفاده با طیف وسیعی از تریلرهای مختلف استاندارد شده است.

از طرف دیگر، کانکتور 12N در بریتانیای کبیر و سایر نقاط اروپا استفاده می شود. در این مناطق، پین مرکزی به سوکت تغییر کرده است. با وجود این تفاوت ها، این سبک از کانکتور در بسیاری از زمینه ها پذیرفته شده است. علاوه بر استفاده برای تریلرها، اغلب در کاروان ها و سایر وسایل نقلیه با مدار روشنایی جداگانه استفاده می شود.

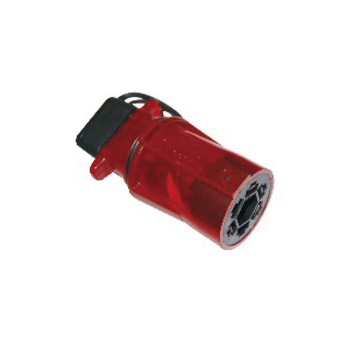

بسیاری از تریلرهای اروپایی دارای سیستم ترمز الکتریکی هستند. برای اتصال یک کنترل کننده ترمز الکترونیکی به تریلر، به یک دسته آداپتور نیاز است. خوشبختانه این دسته آداپتور با نسخه 7 پین کانکتور تریلر سبک آمریکایی نیز سازگار است. این آداپتور به عنوان دوشاخه تریلر درون خطی 7 طرفه Nilight Heavy Duty شناخته می شود. این یک کانکتور ضد آب و زیپ است که دارای جعبه اتصال هفت باند است.

وقتی نوبت به یدک کشی تریلر می رسد، مهمترین چیز این است که اطمینان حاصل شود که سیم کشی کامل و در شرایط خوب است. سیم کشی نادرست می تواند باعث از کار افتادن چراغ ها یا خرابی ترمزهای الکتریکی شود. خوشبختانه چند راه حل برای این مشکل وجود دارد. برخی از آنها عبارتند از: تعویض سیم کشی روی تریلر، نصب سیم کشی سفارشی، یا استفاده از کیت سیم کشی اتصال.
